ПР522-К3
Доступен для скачивания
краткий каталог продукции:
Цена: 2014 руб.
Пневмокнопка грибовидная ПР522-К3 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
Технические характеристики:
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
Технические характеристики:
| Параметр | Значение |
| Тип распределителя
| 5/2 (5-линейный, 2-позиционный) |
| Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
| Присоединение рабочих портов | G¼"
|
| Присоединение портов выхлопа | G⅛" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | 0…+60°C |
| Исполнение | С фиксацией (возврат поворотом) или с самовозвратом |
| Цвет
| Красный или зеленый |
| Габаритные размеры | 40×40×138 мм |
| Вес | 185 г |
| Пневматическая схема
| ||

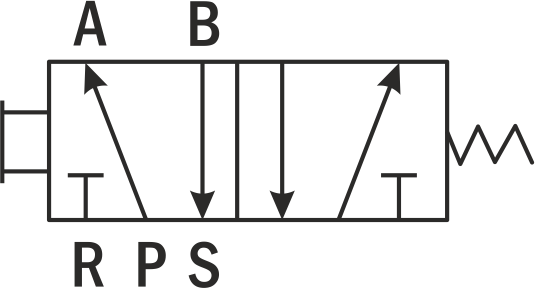

ПР522-К3 с самовозвратом
|

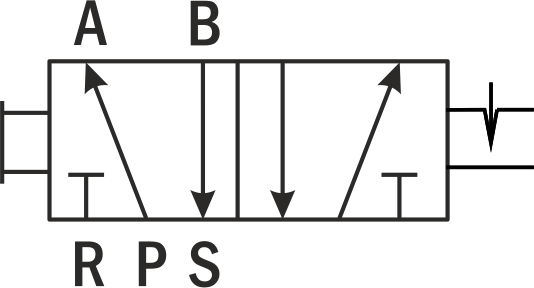

ПР522-К3.Ф с фиксацией
| |
|
Расшифровка обозначений:
Р – порт питания; А – рабочий порт; В – рабочий порт; R – порт выхлопа; S – порт выхлопа.
| ||
Описание работы:Для управления пневмоцилиндрами двустороннего действия применяют пневмокнопки типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
В исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При нажатии на кнопку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R.
Модель ПР522-К3 – с самовозвратом, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.
Модель ПР522-К3.Ф – с фиксацией, т.е. возврат в исходное положение производится вручную поворотом.

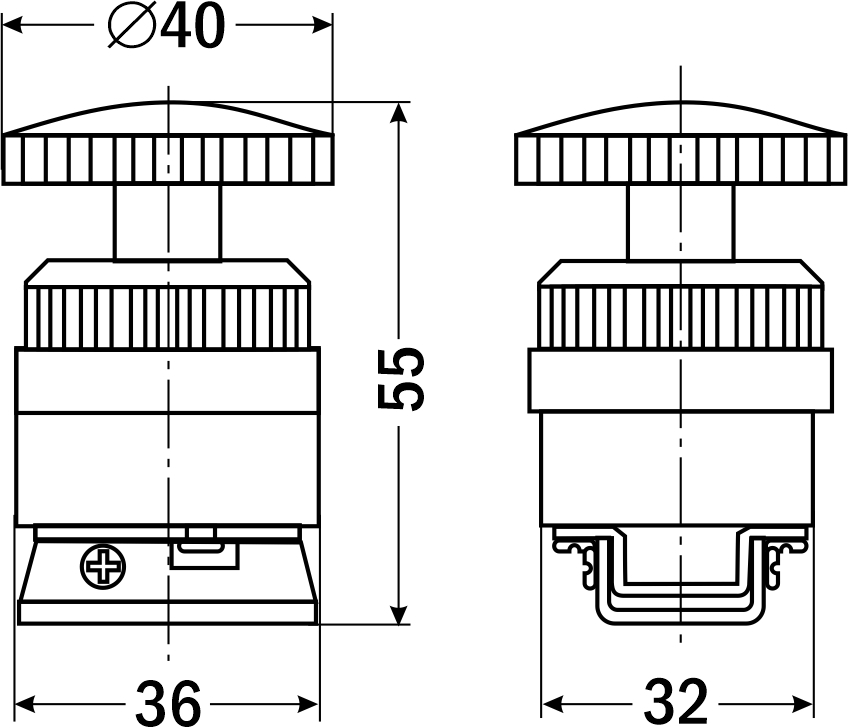

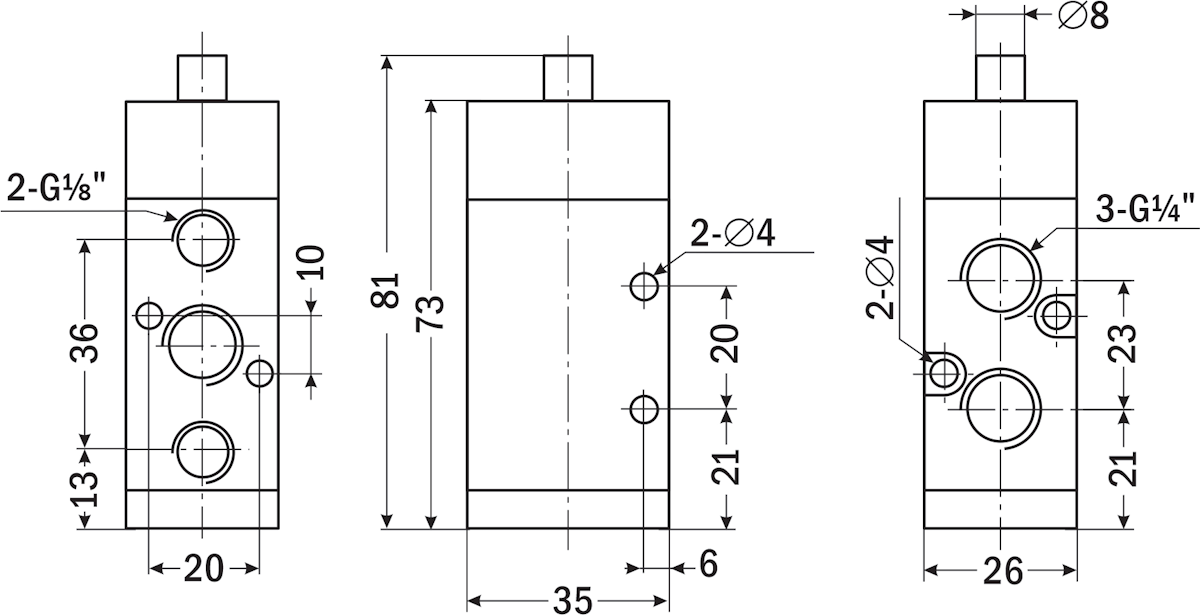

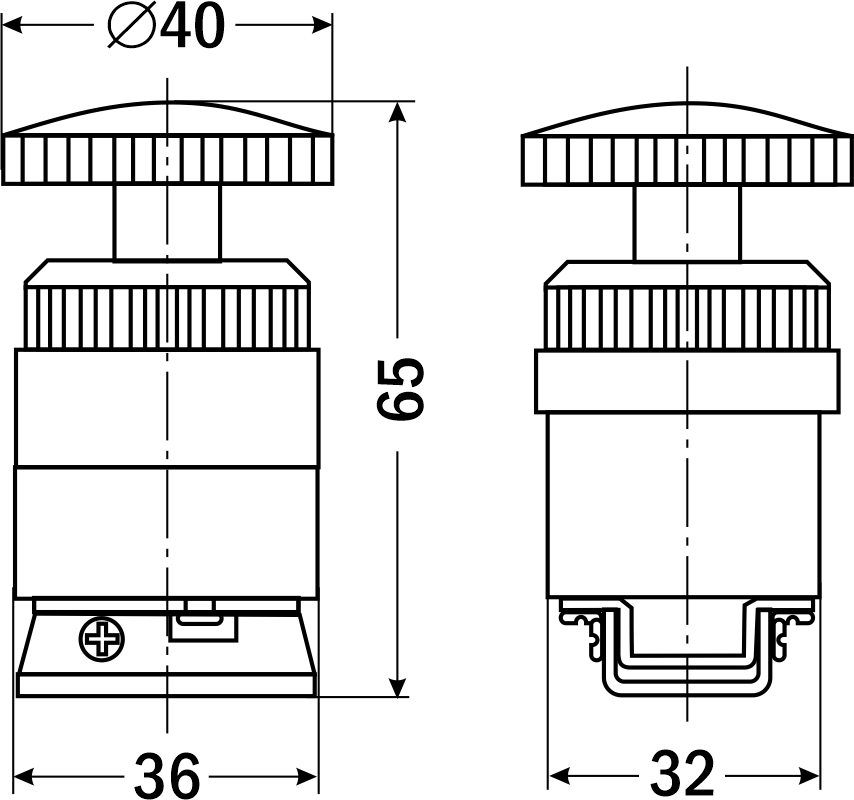

| Габаритные размеры |
 |
 |
| Документ | Дата обновления |
| Паспорт на ПР522-К3 | 05.12.2024 |
