РП432

Пневморычаг (пневмопереключатель механический) РП432 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневморычаги относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.Технические характеристики:

Для управления пневмоцилиндрами двустороннего действия используется пневморычаг РП432, имеющий возможность коммутировать линии питания, потребителя и выхлопа. Такой пневморычаг обозначается как 4/3 (4-линейный, 3-позиционный). Это означает, что он имеет 4 канала ввода-вывода: вход (от источника воздуха), 2 выхода (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 3 возможных положения золотника.

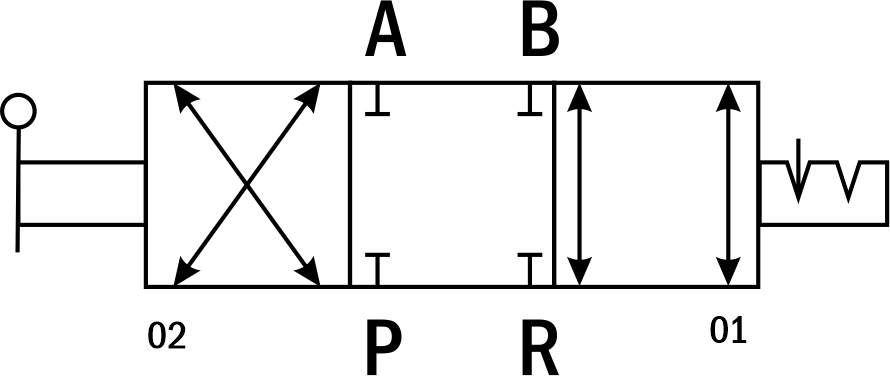

В нейтральном положении N все порты перекрыты (см. чертеж). При переводе рукоятки в положение 01 порт питания Р соединяется с рабочим портом А, а рабочий
порт В соединяется с портом выхлопа R. При переводе рукоятки в положение 02 порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R.
