ПД532

Пневмоджойстик (пневмопереключатель механический) ПД532 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.

Пневмоджойстики относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.

Пневматическая схема

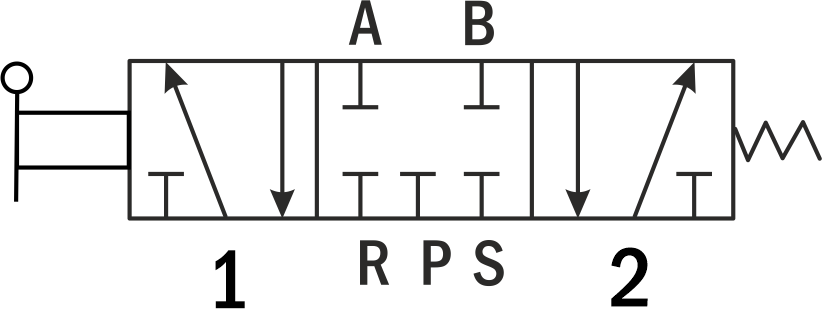

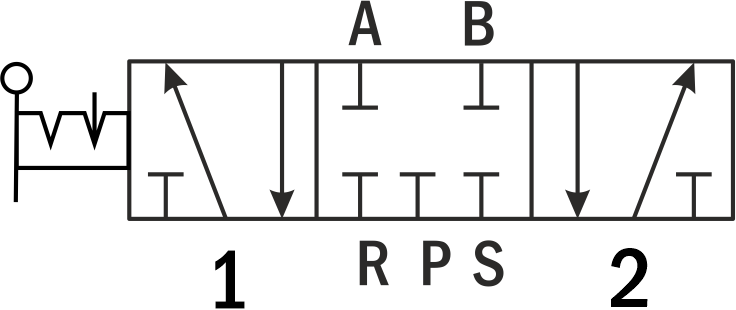

ПД532Ф С фиксацией		ПД532 С самовозвратом
Расшифровка обозначений: P – порт питания; А – рабочий порт; B – рабочий порт; R – порт выхлопа; S – порт выхлопа.

Для управления пневмоцилиндрами двустороннего действия используется пневмоджойстик ПД532, имеющий возможность коммутировать линии питания, потребителя и выхлопа. Такой пневмоджойстик обозначается как 5/3 (5-линейный, 3-позиционный). Это означает, что он имеет 5 каналов ввода-вывода: вход (от источника воздуха), 2 выхода (для подключения рабочего органа) и 2 выхлопа (для выброса воздуха при обратном ходе рабочего органа) и 3 возможных положения золотника.

В нейтральном положении все порты закрыты. При переводе рукоятки в положение 1 воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При переводе рукоятки в положение 2 порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R.

Модель ПД532 – с самовозвратом, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.

Габаритные размеры
